TOPAZ16 16通道相控阵仪器
Zetec TOPAZ16是一款16通道全集成相控阵UT设备，用于无损检测(NDT)项目。TOPAZ16是焊接和腐蚀检测等大多数常见应用的理想选择，并提供一流的生产率和无与伦比的价值。
TOPAZ16有两个版本:
- 16/ 64p -在多达64个元件探头上具有多达16个有源通道
- 16/ 128p -多达16个有源通道，多达128个元件探头，增强检测能力
- 防future -从16/64P版本升级到16/128P是通过软件更新完成的。没必要把产品退回赛特克进行升级
请务必在下面的参考资料部分查看具有TOPAZ16的腐蚀解决方案演示和获奖的NDT PaintBrush。
请求报价
我们以提供快速交货而自豪。然而，库存变化迅速，有时一些物品可能没有库存。如果您需要加急发货，请通过电子邮件或致电我们的办公室与我们联系，以确认是否有商品*标称交付周期因产品而异。
TOPAZ16凭借一流的软件能力、温度操作范围、多点触摸屏和经过验证的泽特品质，提供了无与伦比的价值。它的大小是为了方便和构建执行。
TOPAZ16适用于最常见的应用，包括：
- 焊接检查
- 腐蚀的映射
- 编码或手动检查
- 复杂部件检查等
TOPAZ16具有强大的机载UltraVision触摸软件，数据分析和报告能力是同类产品中最好的。参观超视觉触摸第页以了解有关软件功能的更多信息。

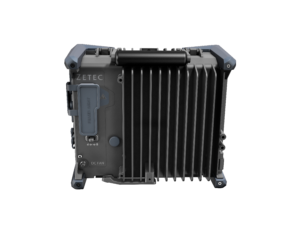

TOPAZ16具有一流的工作温度范围和坚固的铝制外壳，无需进气口，可满足各种环境下的检查要求。

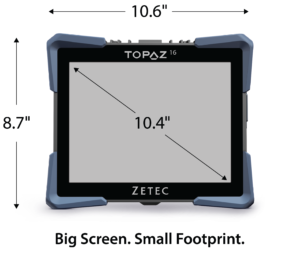

与仪器的总占地面积相比，10.4英寸的高分辨率显示器具有最大的尺寸比。这款高度灵敏的触摸屏提供同类产品中最好的分辨率，因此无论在室内还是室外都非常清晰。此外，它甚至可以在戴手套时操作。
一流的特性提供了新的生产力水平

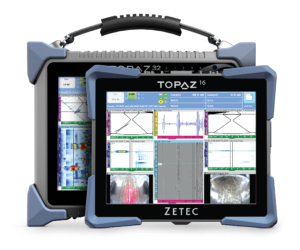

自2013年推出以来，屡获殊荣的TOPAZ超声波仪器系列一直代表着便携式生产力。TOPAZ16与同类最佳功能并无不同，包括：
UltraVision触摸软件嵌入
TOPAZ16包括这个强大的软件。利用整个泽特UT产品家族的单一软件平台，节省宝贵的培训时间，并使系统协同能力达到新的水平。下载beplay体育app图标黑色受益于强大的功能包括:
- 嵌入式高级焦点法律计算器与视觉反馈
- 车载体积合并和测量工具
- 仪器上的交互式帮助
- 远程控制功能
在同类温度工作范围内最佳
从-10摄氏度到45摄氏度，您可以充分利用TOPAZ16的所有功能。添加可选风扇套件，TOPAZ16可在高达53摄氏度的环境中使用。TOPAZ16是专为满足您的特殊需求而设计的，无论环境多么恶劣。

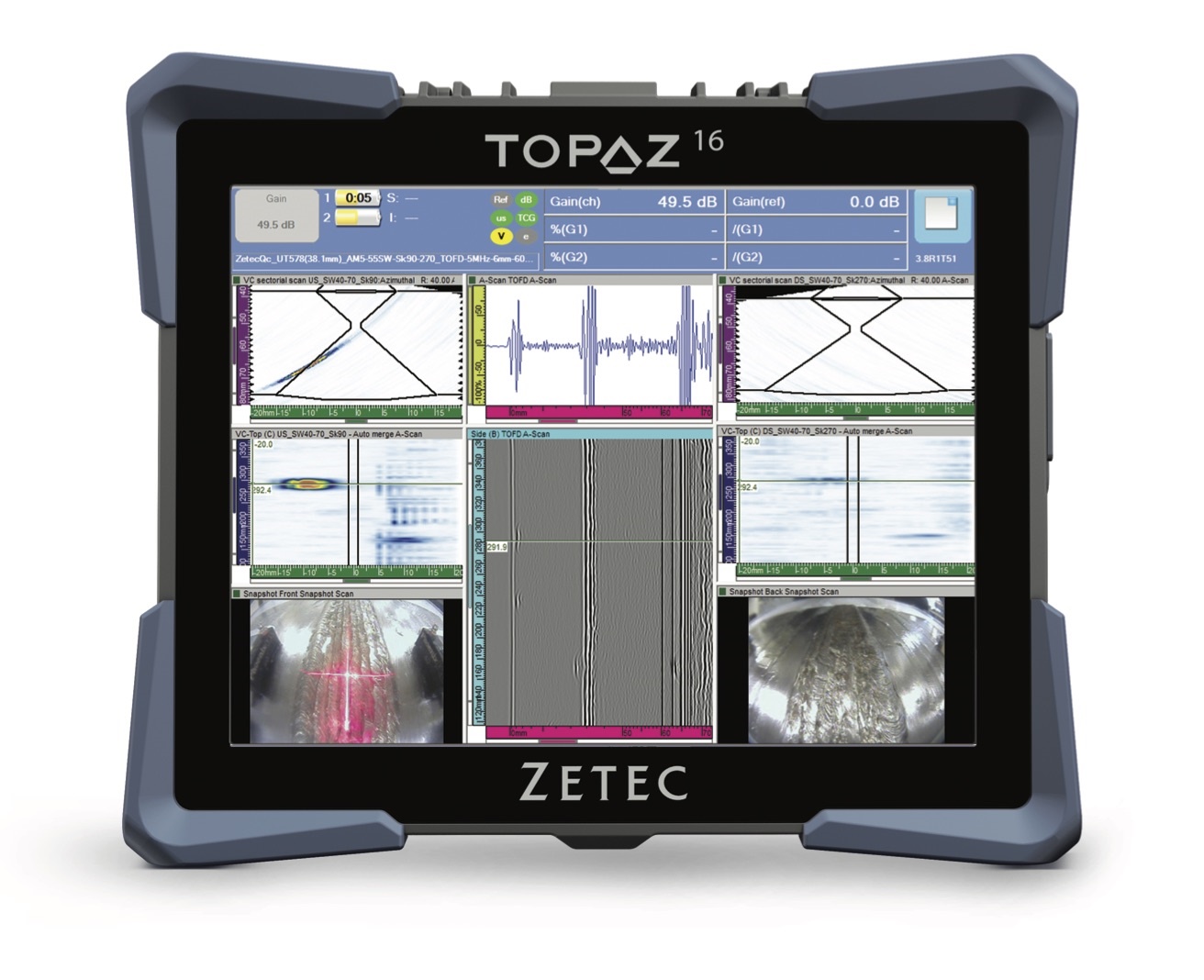

10.4〃高分辨率多点触摸显示屏
TOPAZ16具有非常宽的、高度响应的多触摸屏，不仅提供同类产品中最好的分辨率，而且是最大的显示尺寸与仪器占地面积比之一。使用TOPAZ16，您可以在室内或室外更清晰地看到更多数据。
多探针和多组支持
TOPAZ16的16/64版本提供多组支持，一次一个探头。16/128型可同时进行焊接检查，使用可选探针分离器附件可简化焊接检查。
TOPAZ16以较小的占地面积提供巨大的价值
从准备到报告，TOPAZ16是完整的解决方案。这种完全集成和简化的方法可以减少执行检查所需的设备数量。
全集成检验流程
TOPAZ16能够处理检查过程中的所有步骤，有助于降低成本
- 准备:标本编辑器和焦点法律计算器有助于使设置简单
- 采集:TOPAZ16具有提供高效数据采集过程的特性
- 分析：船上配备了全套基本和高级工具，以实现更高效的分析
- 报告:TOPAZ16可以打印标准或自定义报告
可以去任何地方

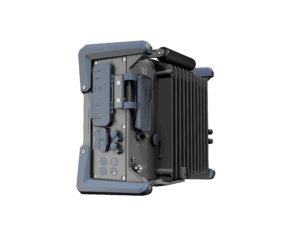

TOPAZ16紧凑轻巧，采用坚固的铝制外壳，没有进气口。全金属外壳提高了耐久性和热传导效率。加上这个装置的重量只有4.5公斤(10磅)。结合同类中最好的工作温度范围和10.4″高分辨率触摸屏，TOPAZ16将提供您所需的结果几乎在任何地方，任何时间。
更多的正常运行时间与热插拔电池能力
TOPAZ16设计用于在热插拔顺序放电配置中容纳两个电池。因此，当一个电池被使用时，另一个正在充电，使装置始终由电池供电。适用于电源插座不易接近的现场检查。
高信号质量
通过高达800%的数字化和16位振幅分辨率，TOPAZ16提供了您所需的信号质量，饱和度的机会更小。
使用泽特克扫描仪和探针进行无缝设置
开始使用TOPAZ16再简单不过了。当泽特克的扫描器，比如获奖的无损检测画笔，连接焊接履带或探头，TOPAZ16可自动识别并预先设定相应的检测顺序，节省宝贵的时间。
更灵活地满足您的需求
- 多种扫描配置：扇形、线性和复合
- 一个专用的UT通道:一个独立的常规UT通道，提供200v脉冲，工作在P/E或P/C配置，用于TOFD检测
- 快速、安全的数据传输：TOPAZ16具有内部固态驱动器（SSD），可在运行期间快速、可靠地传输和存储数据
- 众多的连接选项:TOPAZ16具有您需要的连接选项。包括一个USB 3.0端口(比USB 2.0速度提高10倍)，两个USB 2.0端口，Gigabyte LAN, HDMI，加上一个UT通道和PA UT连接器。
规格
| 大小(HxWxD) | 8.7 x 10.6 x 4.7英寸(221 x 271 x 120毫米) |
| 重量(含1节电池) | 10磅（4.5千克） |
| 多点触控显示 | 10.4英寸。宽，1024 x 728像素 |
| 进气 | 不 |
| 电池操作 | 对 |
| 相控阵连接器 | ZPAC |
| 相控阵通道 | 16/64或16/128 |
| UT渠道 | 1 P/E或1 P/C |
| 振幅的决议 | 16位 |
| 测量门 | 4 + 1同步门 |
| 数据接口 | 以太网1000 Base-T, 1x USB 3.0, 2 x USB 2.0 |
| 最大脉冲重复频率 | 12千赫 |
| 数据压缩 | 1, 2, 4, 8, 16 |
| Max。脉冲电压(开路) | 105v PA UT/215v UT |
| 最大施加电压（50欧姆） | 75v PA UT/200v UT |
| 带宽(3 dB) | 从0.5 MHz到18 MHz |
| 整改 | 数字 |
| 过滤 | 模拟/数字（FIR） |
| 平滑（视频过滤器） | 数字 |
| 自检 | 对 |
| 自动探测检测 | 是（使用Zetec探针ID芯片） |
| 自动扫描仪检测 | 是（使用Zetec ID芯片） |
| 焦点法 | 256 |
| 最大样本数 | 8192年 |
| 最大数据文件大小 | 16/64版本为300MB，16/128版本为700MB |
| 编码器的接口 | 2 quadrature-type |
| PC软件控制 | UltraVision接触嵌入式 |
| 作为保护密钥 | UltraVision Touch许可证 |
| 数据采集和分析（用于远程数据采集或离线后处理） | UltraVision触摸屏，UltraVision 3 |
| 嵌入式硬盘 | 128 gb固态硬盘 |
| 视频输出 | HDMI |
| 仪器校准 | 符合ISO 18563-1 / EN 12668-1标准 |
| 电压 | 100至240 VAC |
| 频率 | 50或60赫兹 |
| 最大功率 | 100年弗吉尼亚州 |
| 工作温度范围 | 14F至113F（-10C至45C），带外部风扇套件：最高127F（53C） |
| 储存温度范围 | -40F至158F (-40C至70C) |
| 相对湿度 | 80%不冷凝 |
