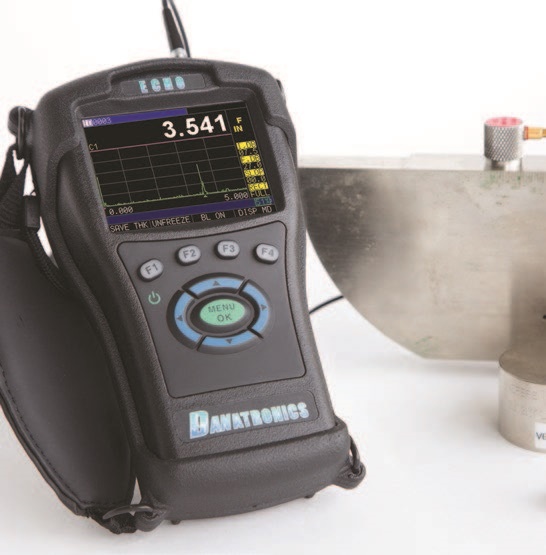

超声腐蚀精密测厚仪

特点:

• 同时实时彩色a扫描和厚度显示
• 3.5英寸阳光可读彩色显示器
• 现场可升级的软件选项，包括实时波形，数据记录器或两者
• Fast/Min和Fast/Max显示最小、最大或同时显示实际厚度在25hz
• 兼容多种Danatronics双元件和单元件传感器
• 多种语言
• 数据记录器与Microsoft Excel接口
• 专为IP67
• 美国制造

典型应用:

• 锅炉管
• 压力容器
• 储罐
• 船体
• 管道

精密应用程序:

• 卷钢
• 塑料件(瓶子、玩具、管道、水箱和托盘)
• 铝
• 玻璃
• 玻璃纤维
• 橡胶

模型:

回声8

手持数字超声测厚仪，3.5″阳光可读彩色显示，厚度仅包括，双传感器在.001 "或.01 "分辨率，以及Class 1, Class 2和Class 3测量，塑料手提箱，2盎司瓶的couplant (C-02G)，可充电锂。离子电池，说明书和转换器高达10兆赫，lemo到微点电缆，充电器适配器与usb电缆和数据xl接口程序

回声8 w

包括ECHO 8的所有功能加上一个实时彩色波形(a扫描)。(无数据记录器)与活波形，您可以调整范围，增益，空白和整流。ECHO 8W还包括同时显示可选氧化垢和锅炉管壁厚的能力，以及校准各自的声速的能力。

回声8 dl

包括ECHO 8的所有功能，加上“无限”读取数据记录器导出到excel, b扫描(2 GB可移动micro SD卡标准，其他micro SD卡高达32GB是可选的)。数据XL接口程序导出保存的读数到pc (excel)。

回声8 dlw

结合最广泛的双和单元素探头和应用与实时彩色波形，“无限”厚度读数通过内部数据记录器与可移动的micro - sd卡，包括:塑料手提箱(PC-09)， 2盎司瓶偶联剂(C-02G)，可充电锂离子电池，使用说明书和高达10mhz的传感器。， lemo到microdot电缆，Class 1, Class 2和Class 3测量和b扫描，一个定制橡胶靴内建保释和4点胸束，充电器适配器与usb电缆和数据XL接口程序导出保存读数到pc (excel)。

软件选项:

所有ECHO 8选项都可以通过键盘进行现场升级。Danatronics提供了一种独特和方便的方式来升级您的仪表，因为升级直接从仪表完成，不需要使用计算机。

ECHO 8系列的现场可升级选项有:

快

标准的回波- 8dl和回波- 8dlw

此选项只能与datallogger选项组合使用。提供被检查零件的非编码(基时)或横截面(侧视图)。现在可以同时查看a扫描和b扫描。操作员可以在b扫描生成后滚动光标所在的位置。

编码的快

软件标准配备ECHO 9DL和ECHO 9DLW，编码器和硬件升级单独出售

需要对ECHO 9DLW或ECHO 9DL进行硬件修改，使用EZ Scan 4作为磁轮，线性轴编码器。

EZ Scan 4结合我们的ECHO 9DLW是最终易于使用，经济实惠的磁轮线性轴编码器的b扫描调查与报告。EZ Scan 4在绘制基于一个轴的b扫描图像时向量规发送脉冲以读取厚度。该计保持跟踪的距离(DT)，所以你可以交叉参考任何壁薄的区域的图像显示和保存到内存。要在电脑上显示a扫描和b扫描，您必须分别购买我们的Data XL Pro。

数据记录仪

标配ECHO 8DL和ECHO 8DLW

ECHO 8数据记录仪的数据记录仪与可移动sd卡存储器存储数以百万计的读数，线性，2D, 3D或锅炉的阿尔法数字或数千个波形(如果仪表配备波形选项)。厚度值以及id信息和所有测量仪设置参数通过每个Danatronics测厚仪提供的免费数据XL接口程序导出到Microsoft excel。

实时波形

标配ECHO 8W和ECHO 8DLW

使用活波形(a扫描)来验证读数的稳定性。有了活波形，操作员可以调整增益，范围，整流和2种形式的消隐，以设置计忽略不需要的噪声或模式转换回波。

氧化程度

出售作为一个单独的软件选项，以ECHO 8与波形

当配备氧化刻度选项和20mhz延迟线传感器，ECHO 7DLW和ECHO 8DLW单元与活波形都可以测量氧化刻度(0.015″-0.040″)和管厚校准到他们的独立声速。

规格:

大小:长7.25 " x宽4.00 " x高2.00 "(184毫米x 101.6毫米x 50.8毫米)

重量:1.15磅(。52公斤)内置锂离子电池，1.0磅(。45 kg) with optional Alkaline tray including 3 AA batteries

显示:3.5英寸高分辨率彩色显示器，320 x 240像素(1/4 VGA)，阳光可读，包括多种颜色选择

背光:发光二极管(LED)背光。包括可变光强，室内和室外模式

温度(计操作):-4至122F(-20至50C)

包:专为IP67等级，定制，防溅，高冲击塑料与照明橡胶键盘去/不去测试

传感器连接器类型:罗曼兰00(2数量)

带宽:0.5 -30 Mhz (3 db)

测量速度:4 Hz或25 Hz。

脉冲发生器:150 v,方波

范围:厚度范围取决于量规类型、探头选择和材料条件。腐蚀模式的典型范围，.004″-23″(。508 - 584毫米)

校准:校准零点，校准速度，两点校准或自动校准使用5步测试块执行两点校准

材料速度范围:.0200 /浓缩-。7562英寸/ uS(0.508-18.699毫米/ uS)

电池:标准3.7 V锂离子内部充电电池(11-27小时，标准模式4Hz。74%的亮度:连续工作27小时，在25Hz的快速模式。，连续测量在回声模式:11小时)或可选碱性托盘为3个AA电池

数据XL:接口程序发送和接收存储读数，最新固件和应用程序设置文件，作为从ECHO到计算机(excel)的双向通信

USB接口:USB 2.0

存储设置:储存和召回校准和设置文件(最多5,000个)

记忆:所有型号的标准内存。Datalogger型号2GB micro SD卡标准，可扩展至32GB

获得:AGC 20-90分贝，以1分贝的增量作为腐蚀计和初始增益，最终增益和斜率。20-90分贝在0.1分贝增量作为精密测量

缩放:自动将回声集中在显示中心，与材料厚度无关

单位:英语、度量、微秒

温度校正:软件校正的变化的声音速度作为一个函数的输入温度

语言:英语，法语，德语，西班牙语，意大利语，俄语，捷克语，芬兰语，汉语，日语，匈牙利语

快速最小/最大:显示最小，最大或同时与实际厚度在25赫兹。

警报:Gage振动和嘟嘟声。显示根据告警条件改变颜色

传感器:单，延迟线，接触，浸没

测量类型:主炮到第一后墙回波、回波到回波和速度模式(根据输入的厚度显示声速)

冻结模式:直接进入冷冻显示(适用于高温应用)

持有模式:保持显示以保持上次的厚度读数

质量保证:在正常使用情况下，对零件和量具的劳动质量保证2年。可选择Dan-A-Care，可延长3年

关闭:可选择自动关机1-31分钟或永不关机

微分模式:以绝对或用户输入参考值的百分比显示与实际厚度测量的差异

解决方法:.001 "或.01 "(。01mm or .1mm) as a corrosion gage and.0001 "或.001 "(。001mm or .01mm) as a precision gage

交通情况:高密度模压泡沫塑料，用于测量和大多数附件

认证:CE认证，RHOS兼容，IP67设计

附件:山ECHO 8背面有一个1/4×20标准连接点，允许使用多种附件，包括磁性管道附件和Gorilla Pod

标准包体:ECHO 8系列超声波测厚仪，DKS-537，换能器频率可达10mhz。， LM-06线，2z耦合瓶，操作手册，Data XL接口程序，USB线，充电器适配器，运输箱详细信息请联系Danatronics

可用的软件选项:数据记录仪与b扫描，实时波形，精度模式，氧化规模

硬件选项:蓝牙，碱性电池托盘，橡胶套，磁管支架，脚踏开关，磁轮编码器
