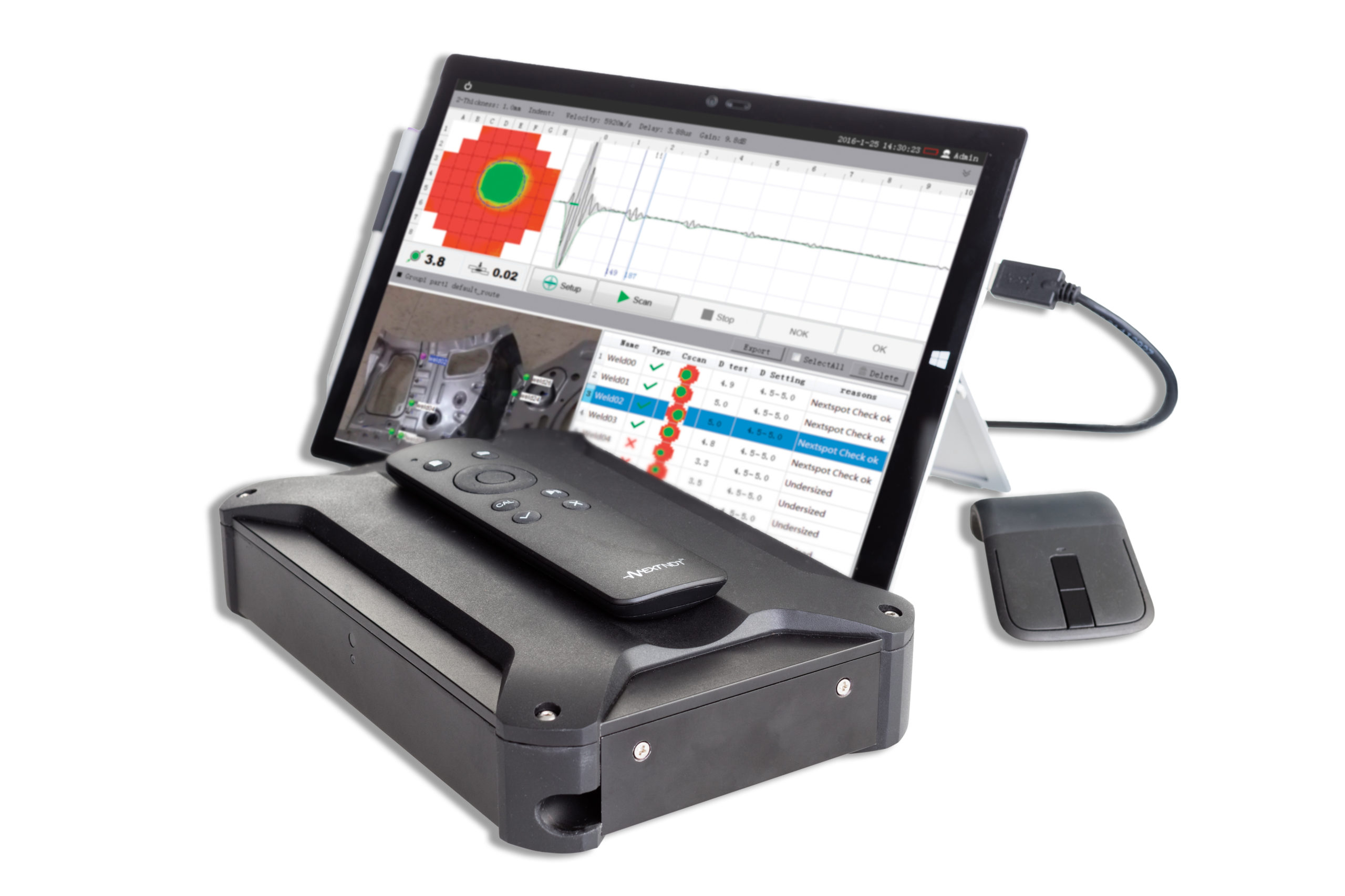

NextSpot 300相控阵超声点焊测试仪

关键特性和优点

NextSpot 300是一款功能强大的超声波点焊检测系统，适用于各种计算系统的灵活协作。

艰难和崎岖的

NextSpot 300采用360°屏蔽设计，采用整体式铝合金，外覆橡胶保护层。它坚固耐用，重量轻，结构紧凑。身体的总重量约为2公斤。

紧凑而强大的

NextSpot 300是紧凑的，但它有相同的超声波规格和检测能力，以及NextSpot 600。

灵活适用于各种应用

NextSpot 300对于各种各样的实用场景是灵活的，它可以嵌入并集成到由终端用户定制的独特的检测系统中。

低功耗

NextSpot 300高效、低功耗，它只需要通过一根USB 3.0电缆从PC、笔记本电脑或计算机工作站获取电力。

大数据分析和智能点焊检测解决方案

NextSpot 300的数据库技术可以将数据高效上传到NAS服务器，进行大数据分析。点焊质量检测数据的分析可以与每一个焊点的焊接工艺数据记录联系起来，因此大量的检测数据将为焊接工艺设置的优化提供支持。

实时成像和其他测试方法

NextSpot 300可以提供A/C扫描和实时显示点焊。NextSpot 300可以支持单元素探针测试，PA成像测试以及各种非超声方法，数据捕获，凿子检查，视觉检查，等等。beplay买球是合法的吗

规范

住房

总体尺寸,240.6 mm × 158.6 mm × 50mm

重量-2.0 kg(4.4磅)带电池

知识产权- - - - - -IP 54

控制装置,PC的遥控、鼠标或触摸屏

探针,d下标68 -矩阵

环境

工作温度--10°C to 50°C(14°F to 122°F)

储存温度,-20°C至60°C(-4°F至140°F)与电池;-20°C至70°C(-4°F至158°F)无电池

相对湿度,最大70% RH在45°C非冷凝

超声波规格

通道/元素的数量-64通道/ 52元素

电压-50 V

脉冲波形,消极的方波

初始脉冲上升时间-< 2.5 ns

阻尼-50欧姆

厚度测量范围-0.5 9毫米

速度范围,2000 - 8000 m / s

探测延迟,2 - 8人

频率(中心频率)-1mhz - 25mhz (16mhz)

获得,40 dB

抽样,12位100 MSPS

数据视图

显示模式,52通道A-Scan，动态C-Scan图像

焊接金块-实时测量焊核直径

缩进-实时检测(智能平均)

数据同步本地驱动器数据转换、USB、NAS
