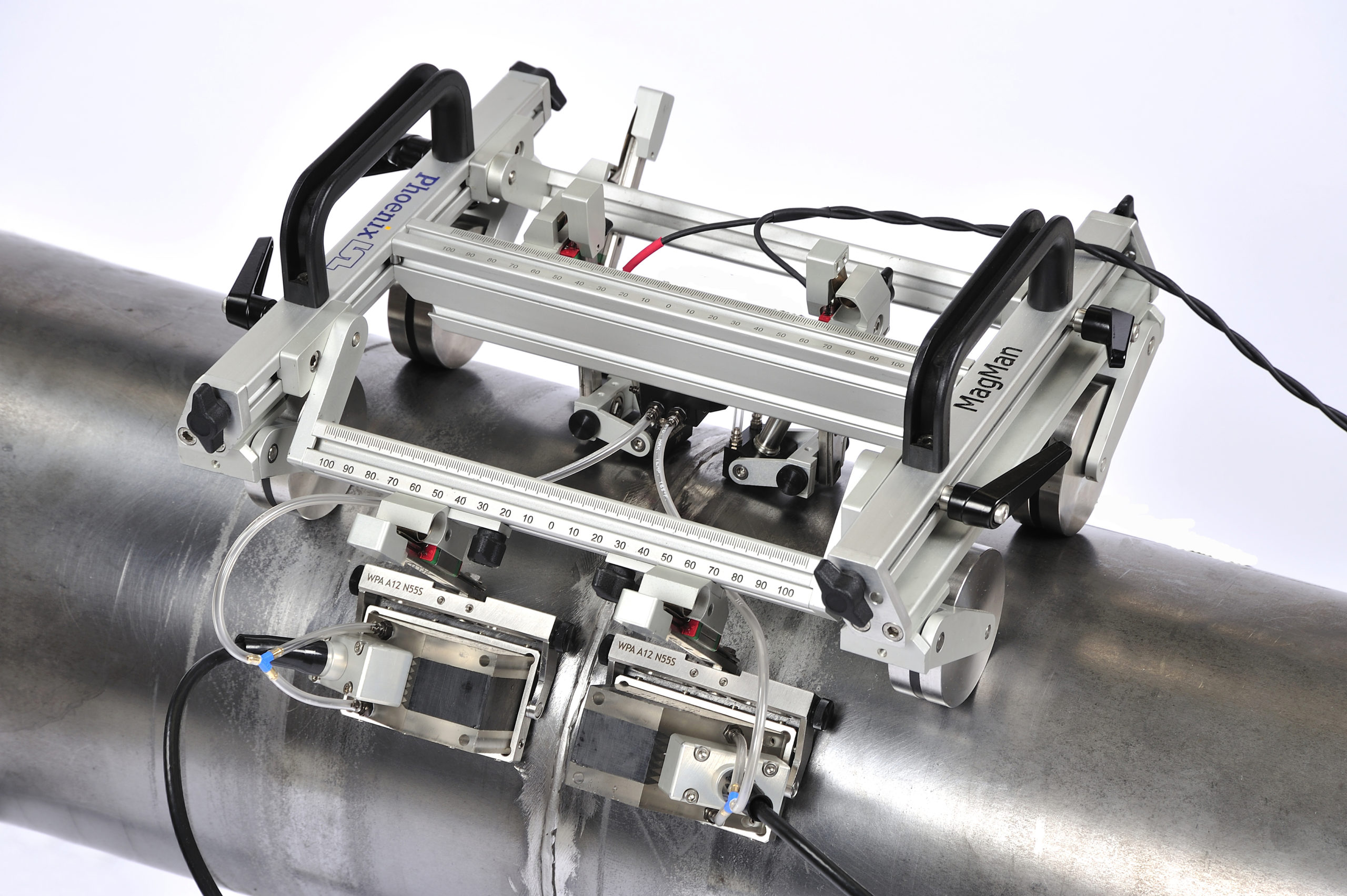

凤凰MagMan扫描仪
高度通用的凤凰MagMan现在具有第四代升级，使这手动扫描仪更容易使用在现场。适用于钢管焊缝检测，具有磁轮，可容纳12台传感器(相控阵、TOFD、单件)，可配置对钢管的周向和纵向焊缝进行检测。
请求报价
我们以提供快速交货而自豪。然而，库存变化很快，有时有些项目可能不在库存中。如果您需要加急发货，请通过电子邮件联系我们或致电我们的办公室确认是否有物品。*标称交货时间因产品而异。
产品信息
MagMan可以容纳12个探头，因此，对于需要相控阵和一个或多个TOFD对或多个UT探头组合的检测来说，MagMan是理想的选择。它可以被配置为检测从2”外径周向和9”外径纵向到铁磁材料平面的管道焊缝。
MagMan更新包括;三个新的增量轨道，更精确的PCS测量，一个防水弹簧加载的车轮编码器和快速释放的刀架和车轮调整和快速释放的楔子变化，减少对工具的依赖。
小巧而坚固，MagMan还得益于大型磁轮，提供了稳定的平台和平稳的滚动运动。该框架包括角度调整，使扫描仪可以用于小直径管道。
多达12个传感器，排列为6对，分布在焊缝两侧，安装在弹簧加载的工具柱上，以恒定的力将它们推到检测表面，提供稳定的定位系统。该工具杆包含两个方向的万向节，以确保传感器保持恒定的接触和适应表面变化。
MagMan可以操作任何多通道探伤系统和可选配件，包括一个引导链，以保持扫描仪的对准和方向，或一个激光引导操作员跟踪焊缝肉眼。
好处:
- 多才多艺的多达12种探头组合相控阵，TOFD和常规UT
- 适应性强的扫描器覆盖从2”外径圆形和9”外径焊缝到平焊缝
- 用户友好的快速释放调整，便于在现场使用
- 准确的个人电脑使用新的增量轨道进行测量
- 可定制的具有广泛的配件或定制应用
- 健壮的工地条件施工
- 兼容的用任何厂家的探头、楔子和探伤仪
规格:
- 持有2至12个探针
- 快速释放调整贯穿始终
- 框架包含三个测量规则，精确的探头分离
- 探测器独立地簧起和平衡
- 4个磁轮独立悬架，适用于凹凸不平的表面
- 通过导向链或激光精确跟踪
- 防水，弹簧式车轮编码器
- 紧凑的设计:350mm x 325mm
- 重量轻但坚固的铝框架:3公斤
标准装备:
- 1 x可调节扫描框
- 4 x轮式磁悬浮装置
- 适用于任何系统的防水弹簧编码器(包括5米电缆)
- 标准工具杆(数量和代码见订单信息)
- 2个相控阵楔形支架(仅适用于PA型号)
- 灌溉管汇
- 1 x坚固的手提手提箱
选择和附件:
- AEP-TPOST-30标准刀架
- AEP-TP-FORKS-30叉子和30x30毫米基地
- AEP-TP-PA-CRADLE相控阵摇篮
- aep encwp - 2.5米车轮编码器2.5米电缆
- AEP-ENCWP-5M-TERM车轮编码器与5M电缆
- AEP-MAGMAN-ENC-BRACKET编码器支架
- AEP-MAN-CHAIN 5米指导链
- AEP-MAN-CHAIN-GUIDE链导向支架
- AEP-MAGMAN-PCS-EXT-BAR条附件
- AEP-MAN-LASER-GUIDE激光导轨和支架
