UltraVision 3软件
Zetec公司的UltraVision 3软件可以管理超声(UT)信号采集，显示这些信号的实时成像，并提供在线和离线数据分析。UltraVision提供了许多先进的功能和工具，提高了UT检测的效率。UltraVision 3软件驱动Zetec所有的内部相控阵UT和常规UT系统。在数据分析模式下，除了新的UVData和BeamData格式外，它还支持传统的文件格式(DAT、RDT、OPD和OUD)。
请求报价
我们以提供快速交货而自豪。然而，库存变化迅速，有时一些项目可能没有库存。如果您需要加急装运，请通过电子邮件联系我们或致电我们的办公室，以确认是否有项目。*公称交货时间因产品而异。
好处
在功能强大的笔记本电脑和高端台式机上高效运行，在各种Windows®操作系统下。
设计的性能
支持多种先进的相控阵超声技术，除常规超声技术外。
技术开发
检验技术的发展是每次超声波检查的开始。可以手动或第三方软件起草基本检验技术，但这是耗时的，需要转移。
UltraVision为复杂和定制几何图形提供了一套扩展功能。此外，ZETEC UT产品组合的一个通用焦点法计算器可以处理多达256个元素的探针，并考虑到嵌入式探针、楔形物和材料数据库。
数据采集
为了保证检测的准确性和可靠性，UltraVision将获取所有必要的相关数据，这些数据存储在一个数据文件中，数据采集容量可达20GB。可根据用户要求对数据进行归档或导出。
数据分析

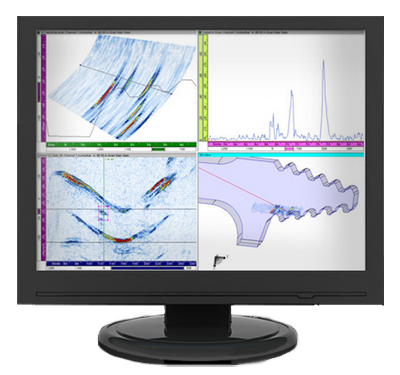

UltraVision提供了一系列先进的视图，可以未校正，校正链接或在三维。该软件还可以转换笛卡尔和极坐标系统之间，并可以转换线性到对数信号。
UltraVision还具有一系列的处理工具，提供各种数据显示格式和校正处理。原始数据永远不会泄露。
所有UT和机械参数都可以在信息栏中查看和显示。定制信息的字段带有指向Excel的动态链接，可以在其中执行特定的计算。
报告
指示自动发布在可输出指示表中。它可以导出在Excel或作为一个完整的报告。可以使用大量预定义的报告来促进报告过程。
可靠和安全
将用户权限分配给已定义的用户组或个人，由用户组或个人单独访问UT和机械参数的设置，确保了检测的完整性。屏幕视图设置也仅限于定义的用户组或个人。
关键特性
标本设置
- 复杂几何图形的基本管理: UltraVision包含一个全面的可配置的预定义样本，包括连接管道，十字接头，T和L接头。
- 自定义几何图形处理:UltraVision具有创建样本几何的许多方法。它有一个工具来创建标本几何法和板载样本几何形状，它使用从机械型材量具扫描的配置文件。3D定制样本也可以由.sat文件生产。最后，可以从eSbeamTool导入文件。
- 覆盖：可配置的焊缝可以添加到样本中，例如V，MOD V，X，J，K。焊接轮廓可以从ESBeamtool导入。
设置创建
- 扫描仪创建工具:扫描仪创建工具允许用户在三维组件上模拟探头位置和相关的UT数据。
- 梁模拟：
- 高级PA计算器:焦律计算器支持所有先进的超声检测技术，包括相控阵脉冲回波、基音和捕获、串联单频、双频和常规TOFD。
- 自动探测检测:探针自动检测，检测并识别已连接的探针，读取探针参数和序列号，跟踪探针变化。
- 校准工具：校准工具校准编码器，飞行时间和TOFD探头的速度，PA楔形延迟，灵敏度和TCG。在PA阵列中检查单个元素。定义校准块并生成校准检查报告。
- 视图布局用户的权限还扩展到决定数据如何显示在屏幕上。用户可以选择扇形，滚动，音量校正(B, C和D)，极，a扫描，FFT, 3D，振幅或飞行时间C扫描。
- 定制：也可以选择预定义的自定义布局管理以查看自定义属性，例如封装，平滑单位，叠加层和光标移动可以链接的视图之间的链接。对观看的频道数量没有限制。
- 颜色编辑器：调色板允许根据用户偏好显示幅度和TOFD数据。
但数据采集
- UT数据采集可为8位、12位或16位，数据文件大小可达20GB。
- 每次扫描的A-scan长度可达256000个点，每个基本的A-scan都被捕获。
- UltraVision能够实时创建和显示合并视图。
- 机械设置允许单点（自由运行），一线扫描和双向，单向，螺旋和极性序列。
- 机动采集:探针的位置由ZMC2, ZMC4或MCDU运动控制器控制。它可以收集多达6个编码器的位置信息，焦点定律可以根据探针位置进行调整。数据采集的启动、停止和暂停由UltraVision 3直接控制。
分析工具
- 施胶工具:切片游标允许轻松测量，而绘制轮廓的能力周围的指示有助于手动调整大小。一个自动Dropsizing工具，允许使用dB drop方法在绘制的轮廓内调整指示大小。Echo动态调整大小也是可用的。
- 辅助分析:分析亦可透过自动筛选整个数据文件，并根据用户选择的特定标准，指出感兴趣的领域。
- 三维数据绘制:通过同步a扫描和2D、3D数据，该软件可以绘制指示并创建3D图像。
- 体积处理:体积处理包括合并、体积合并和平滑，以产生一个软件c扫描。二维样本覆盖在顶部，侧面和末端视图也可以应用。
- TOFD处理:有滞回校正、几何回声去除和TOFD处理(LW同步、LW去除、SAFT)工具。
报告
- 指示表:表示的表是由所选的信息字段自动填充的，可以导出到一个文本文件。
- 用户信息字段:可配置的用户字段可以创建，以在报告中提供额外的信息。
- 报表中的3D视图:指示直接绘制在被检查标本的3D视图上。
