特点:
- 同时实时彩色a扫描和厚度显示
- 3.5英寸阳光下可读彩色显示
- 现场可升级的软件选项包括
- Fast/Min和Fast/Max显示最小，最大或同时与实际厚度25赫兹
- 兼容多种Danatronics双元件和单元件传感器
- 多种语言
- 数据记录器与微软Excel接口
- 专为IP67
- 美国制造
典型应用:
- 锅炉管
- 压力容器
- 储罐
- 船体
- 管道
模型:

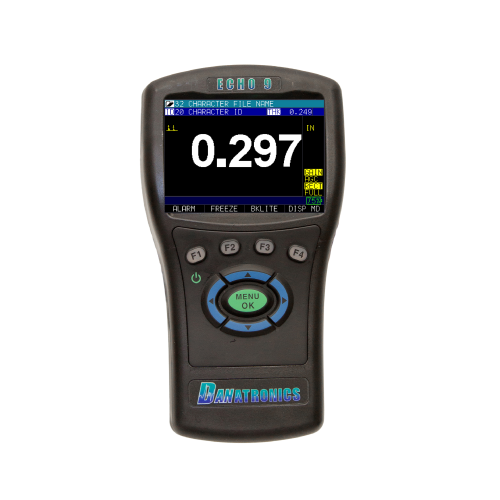

回声9
手持式数字超声波测厚仪，3.5″阳光下可读彩色显示厚度仅包括:Echo - to - Echo软件，塑料手提箱，2盎司的偶联剂(C-02G)，可充电锂。离子电池，说明书和DKS537, 5MHz， .375 "直径传感器与potted电缆，充电器适配器与usb电缆和数据xl接口程序。
回声9 w
包括ECHO 9的所有功能，外加实时彩色波形(a扫描)。(无数据记录仪)与实时波形，您可以调整范围，增益，空白和校正。ECHO 9W还能够同时显示涂层厚度和基材厚度，并能够根据它们各自的声速进行校准。
回声9 dl
包括ECHO 9的所有功能，加上“无限”读取数据记录器，导出到excel, b扫描(2gb可拆卸micro SD卡标准，其他micro SD卡最高可达32GB)。数据XL接口程序导出保存读数到pc (excel)。
回声9 dlw
结合所有功能，如手持数字超声厚度计与实时彩色波形，“无限”厚度读数通过内部数据记录器与可拆卸micro sd卡包括:塑料手提箱(PC-09)， 2盎司瓶couplant (C-02G)，可充电锂离子电池，说明书和DKS537, 5MHz， .375 "直径换能器与盆腔电缆，Echo到Echo，和B-Scan，一个定制橡胶套内置在bail和4点胸部背带，充电器适配器usb电缆和数据XL接口程序，以导出保存的读数到pc (excel)。ECHO 9DLW还能够同时显示涂层厚度和基片厚度，并能够根据它们各自的声速进行校准。
软件选项:
所有的ECHO 9选项都可以通过键盘进行现场升级。Danatronics提供了一种独特和方便的方式来升级您的仪表，因为升级直接从您的仪表完成，而不需要使用计算机。
ECHO 9系列的现场可升级选项有:
Echo to Echo忽略涂层
在所有ECHO 9颜色型号上都是标准配置
此选项允许忽略涂层或油漆厚度。涂层厚度或油漆不增加任何结构完整性的基材。如果没有去除油漆的能力，常规的测量方法将引入2到2.5倍的油漆厚度的误差，这代表了从油漆到钢的声速差异。此外，研磨涂层厚度和重新喷涂涂层是昂贵和耗时的。
快
来标准的ECHO-09DL和ECHO-09DLW
此选项只能与Datalogger选项结合使用。提供被检查部件的非编码(时基)或横截面(侧视图)。现在可以同时查看a扫描和b扫描。b扫描生成后，操作员可以滚动光标所在的位置。
编码的快
软件标准配备ECHO 9DL和ECHO 9DLW，编码器和硬件升级单独出售
需要修改硬件至ECHO 9DLW或ECHO 9DL，使用EZ Scan 4作为磁轮、线性轴编码器。
EZ Scan 5与我们的ECHO 9DLW相结合，是一款简单易用、价格合理的磁轮线性轴编码器，可用于b扫描测量报告。EZ扫描4发送一个脉冲到测量仪，在绘制基于一个轴的b扫描图像时读取厚度。该gage保持距离旅行(DT)的跟踪，所以你可以交叉参考任何壁变薄区域的图像显示和保存到内存。要在计算机上显示a扫描和b扫描，您必须单独购买我们的Data XL Pro。
数据记录仪
标准配备ECHO 9DL和ECHO 9DLW
ECHO 9数据记录仪可将数百万个读数以线性、2D、3D或锅炉的alpha数字或数千种波形(如果仪器配备波形选项)存储到其可拆卸sd卡中。厚度值以及id信息和所有测量仪设置参数都可以通过免费的Data XL接口程序导出到Microsoft excel中，每个Danatronics测厚仪都提供了该接口程序。我们的Datalogger也与Ultrapipe接口。详情请联系Danatronics。
实时波形
标准配备ECHO 9W和ECHO 9DLW
实时波形(a扫描)用于验证读数的稳定性。有了活波形，操作者可以调整增益，范围，整流和2种形式的消隐，以设置计量器忽略不想要的噪声或模式转换回波。
氧化程度
在升级到带有波形的ECHO 7或8后，作为一个单独的软件选项出售
当配备氧化物刻度选项和20mhz延迟线换能器时，带有实时波形的ECHO 7和ECHO 8单元都可以测量氧化物刻度(0.015″-0.040″)和校准到各自独立声速的管厚。
规格:
大小:长7.25”x宽4.00”x高2.00”(184mm x 101.6mm x 50.8mm)
重量:1.15磅(。52公斤)，内置锂离子电池，1.0磅(。45 kg) with optional Alkaline tray including 3 AA batteries
显示:3.5英寸高分辨率彩色显示器，320 x 240像素(1/4 VGA)，阳光下可读，包括多种颜色选择
背光:发光二极管(LED)背光。包括可变光强，室内和室外模式
温度(计操作):-4至122华氏度(-20至50摄氏度)
包:专为IP67等级，定制，防溅，高冲击塑料与照明橡胶键盘的通行/不通行测试
传感器连接器类型:罗曼兰00(2数量)
带宽:0.5 -30 Mhz (3 db)
测量速度:4hz或25hz。
脉冲发生器:150 v,方波
范围:厚度范围取决于量规类型、探头的选择和材料条件。典型腐蚀模式范围:.020″-23″(。508 - 584毫米)
校准:卡尔零，卡尔速度，两点校准或自动校准执行两点校准使用5步测试块
材料速度范围:.0200 /浓缩-。7362英寸/ uS(0.508-18.699毫米/ uS)
电池:标准3.7 V锂离子内充电池(11-27小时…标准模式4Hz。74%亮度:连续工作27小时，25Hz快速模式。，连续测量回波到回波模式:11小时)或可选碱性托盘3节AA电池
数据XL:接口程序发送和接收存储读数，最新固件和应用程序设置文件作为双向通信从ECHO到计算机(excel)
USB接口:USB 2.0
存储设置:校准的存储和回收，并建立文件
记忆:所有型号内置标准内存。对于Datalogger型号，2GB micro SD卡标准，可扩展至32GB
获得:低，标准和高的测量仪器无波形。20-94 db，每增加1 db
缩放:自动将回声集中在显示的中心，而不受材料厚度的影响
单位:英语、度量、微秒
温度校正:修正声速随输入温度变化的软件
语言:英语、法语、德语、西班牙语、意大利语、俄语、捷克语、芬兰语、汉语、日语、匈牙利语
快速最小/最大:显示最小，最大或同时与实际厚度25赫兹。
警报:应变计振动并发出哔哔声。显示根据报警情况改变颜色
传感器:单、双、延迟线、接触、浸泡
测量类型:主炮到第一个后壁回波、回波到回波和速度模式(根据输入的厚度显示声速)
冻结模式:直接访问冻结显示(适用于高温应用)
持有模式:保持显示以保持最后的厚度读数
质量保证:在正常使用的情况下，量具有2年的保修。可选丹- a -护理加起来最多3年
关闭:可选择自动关闭1-31分钟或从不关闭
微分模式:以用户输入的参考值的绝对值或百分比显示与实际厚度测量的差值
解决方法:.001 "或.010 "作为腐蚀计，.001 "
交通情况:硬质塑料，高密度成型泡沫切割，用于测量仪和大多数配件
认证:CE认证，符合rhs标准，符合IP67标准
附件:山ECHO 9在设备背面有一个1/4×20标准连接点，可以安装多种附件，包括一个磁性管道附件和一个大猩猩吊舱
标准包体:ECHO 9系列超声波测厚仪，DKS-537, 5MHz, 0.375英寸直径传感器，罐装电缆，2oz瓶偶联剂，操作手册，Data XL接口程序，USB电缆，充电器适配器，运输箱*每个型号都包含一个传感器。详情请联系Danatronics
可用的软件选项:b扫描数据记录仪，实时波形，(精密模式，氧化皮，涂层厚度)
硬件选项:EZ扫描Bscan编码器，蓝牙，碱性电池托盘，橡胶靴
