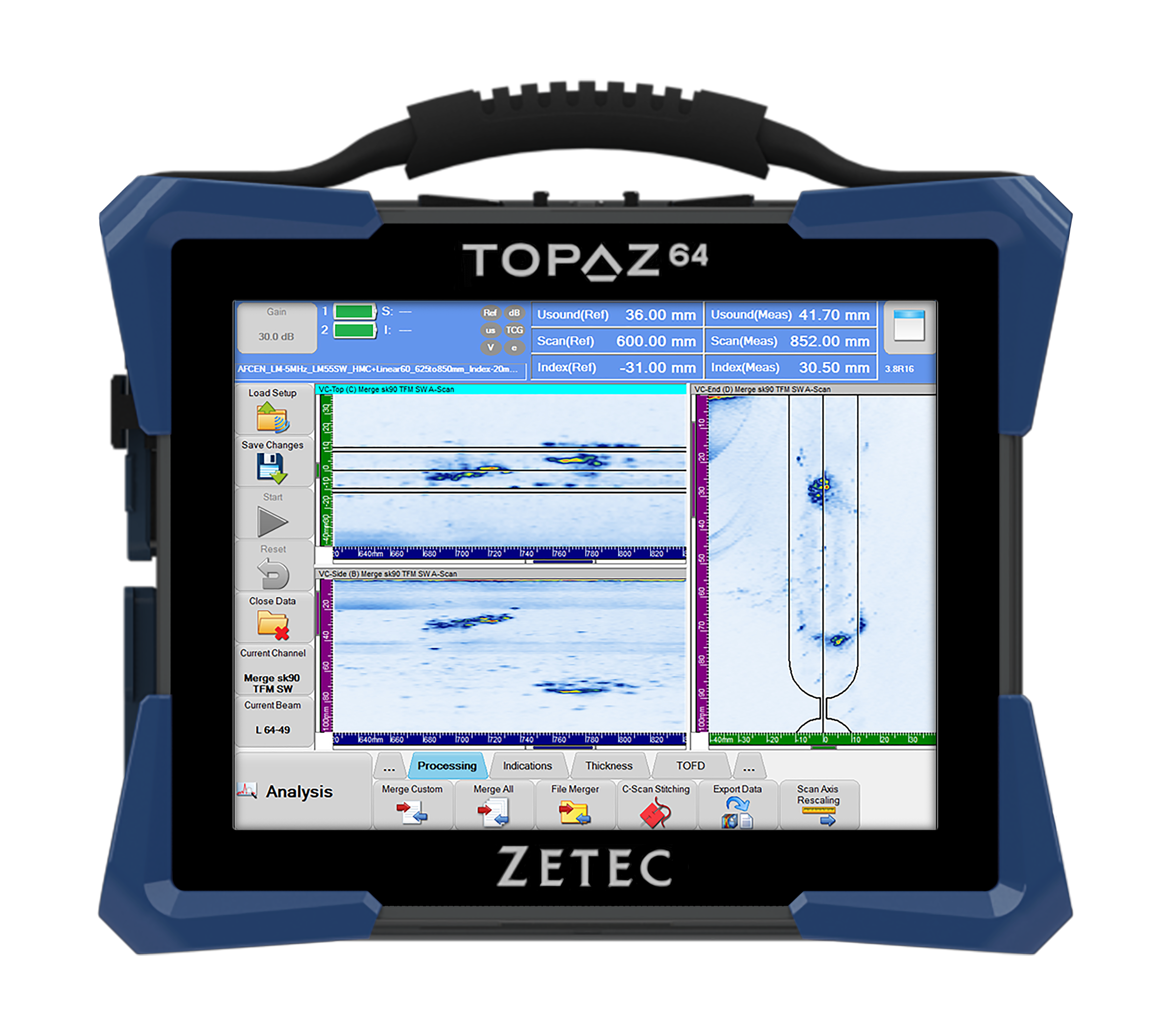

TOPAZ64便携式64通道相控阵UT仪器
Zetec TOPAZ64是一款完全集成的便携式64通道相控阵UT设备，提供更快、更可靠的检测。它智能地将用于相控阵UT应用的64个有源通道与业界最先进的技术相结合全矩阵捕获和全聚焦法(TFM)功能。
TOPAZ64是理想的具有挑战性的应用石油和天然气，发电，制造和运输。无论您是在检测复杂复合材料还是厚焊缝，TOPAZ64都提供了更好的覆盖范围和准确性。
请求报价
我们以提供快速交货而自豪。然而，库存变化迅速，有时一些项目可能没有库存。如果您需要加急装运，请通过电子邮件联系我们或致电我们的办公室，以确认是否有项目。*公称交货时间因产品而异。
产品信息
采用最新的UT技术
TOPAZ64充满了智能功能把所有UT检查放在一个便携包里。它采用了最新的超声波技术，包括:
- 编码兼容64/128PR相控阵UT
- 高分辨率全矩阵捕获(FMC)
- 全聚焦法(TFM)每帧高达1M数据点
- 飞行衍射时间(TOFD)
因此，TOPAZ64提供了先进的检测功能，可以提高检测过程中的生产率。
由经过工业验证的UltraVision软件驱动
TOPAZ64包括UltraVision触摸软件上。该软件功能强大，且易于使用，可控制相控阵UT信号的采集，显示实时图像，并提供在线和离线数据分析。UltraVision为TOPAZ64提供了先进的功能，旨在提高相控阵UT检测，包括实时高分辨率TFM，以及从记录的基本a扫描后处理TFM。TOPAZ64和UltraVision软件支持二维矩阵阵列脉冲回波，基音和捕捉或多探头配置，无需任何外部软件。
新的TOPAZ64是一款高度智能的便携式UT仪器，可以轻松处理所有具有挑战性的UT检查。
规范
| 尺寸(高×宽×深) | 343 × 278 × 158毫米(13.5 × 10.9 × 6.2英寸) |
| 重量(含一节电池) | 9.1公斤(20.0磅) |
| 多点触控显示 | 12.1英寸。宽，1024 x 728像素 |
| 进气 | 没有 |
| 电池操作 | 是的 |
| 相控阵连接器 | ZPAC |

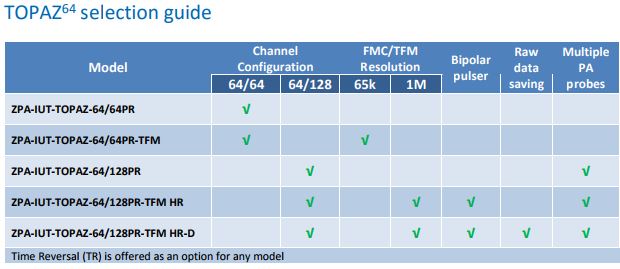

| 相控阵通道 | 64/64P或64/128PR |
| UT渠道 | 2p /E或2p /C |
| 振幅的决议 | 16位 |
| 测量盖茨 | 4 + 1同步门(峰值、交叉、自动交叉) |
| 数据接口 | 以太网1000 base - t;1 × USB 3.0;3 x USB 2.0 |
| 最大脉冲重复频率 | < 40千赫 |
| 数据压缩 | 1 2 4 8 16 |
| Max。施加电压(50欧姆) | 150Vpp PA UT(双极)/75V(单极)/ 200V UT |
| 带宽(3 dB) | 0.5 ~ 18 MHz PA;0.5至25 MHz UT |
| 整改 | 数字 |
| 过滤 | 模拟/数字(FIR) |
| 平滑 | 数字 |
| 自检 | 是的 |
| 自动探测检测 | 是的(带有Zetec探针ID芯片) |
| 自动扫描检测 | 是的(带有Zetec探针ID芯片) |
| #焦法 | 1024有无限组 |
| TFM帧大小 | 最高1分 |
| TFM帧率 | 高达110hz (65k点帧分辨率) |
| 最大样本数 | 16384年 |
| 最大数据文件大小 | 2 GB;无限制的原始A-Scan数据 |
| 编码器的接口 | 3 quadrature-type |
| 机载软件 | UltraVision接触嵌入式 |
| 作为保护键 | 紫外触摸许可证 |
| 数据采集与分析(用于远程数据采集或离线后处理) | UltraVision联系;UltraVision 3 |
| 嵌入式硬盘 | 256 GB固态硬盘 |
| 视频输出 | HDMI |
| 仪器校准 | 符合ISO 18563-1 / EN 12668-1标准 |
| 电压 | 100至240 VAC |
| 频率 | 50或60赫兹 |
| 最大功率 | 100年弗吉尼亚州 |
| 工作温度范围 | -10°C to 45°C(14°F to 113°F) |
| 储存温度范围 | -40°C to 70°C(-40°F to 158°F) |
| 相对湿度 | 80%不结露 |
