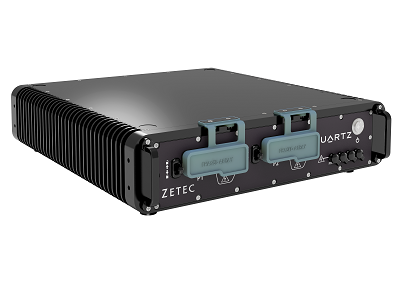

石英32:128相控阵UT仪器
Zetec的QuartZ在最复杂的检测环境和应用中实现了速度、功率和灵活性之间的良好平衡。石英是理想的检查管，管，板或锻件，复合材料，以及火车车轮，轨道和轴。
结合时UltraVision软件的传奇电力和软件开发套件（SDK）灵活性，石英是创建定制检测解决方案的完美选择。
请求报价
我们以提供快速交货而自豪。然而，库存变化迅速，有时一些项目可能没有库存。如果您需要加急装运，请通过电子邮件联系我们或致电我们的办公室，以确认是否有项目。*公称交货时间因产品而异。
产品信息
好处
提高检测效率
- 并行发射能力：Quartz支持32：128或2×16：64在一个或两个探针上的两个同时孔的配置
- 综合探测分配器:连接两个相位的阵列探头，无需任何额外的附件
- 高功率相控阵通道：在相控阵信道中，石英集成了真正的100V脉冲发生器。非常适合检测非常厚或难以穿透的材料
- 两种强大的常规UT通道:两个PA探针和两个UT探针的完整检查配置只需要一个简单的仪器
- 高数据吞吐量:Quartz可以提供高达30MB / s的数据吞吐量，这对苛刻的应用程序进行了差异
- 自动探头检测：使用Zetec探头时，Quartz会自动检测探头，这些探头通过正确的探测和简化了报告过程来简化可追溯性的探头
通过创新简化您的检查过程
- 时间逆转支持：允许在没有复杂的表面的情况下检查复合材料的各种几何形状更换表面，或者对确切部件形状的先前了解
满足您今天和将来的特殊需求
- UltraVision 3.®控制：挖掘石英的全部功率。UltraVision提供3D工作环境，从检查设计到高级分析和报告中的检查设计，提供完整的检查过程。
- 可扩展:最多可通过相同的Ultravision控制10个曲石单位。几乎没有检查配置太大了
- 轻松集成：多个石英单元可以在一个简单的电缆配置同步。改变从桌面到19“机架安装配置是简单的添加包括安装支架
- 对于恶劣环境而难以：石英可以安装在探头附近，缩短了电缆长度。无需空调，节省了项目的复杂性和安装成本
规范
Quartz-Configuration.
| 相控阵通道 | 32：128 PR |
| PA烧制模式 | 最多32个连续元素。最多两个孔径，16个连续元素 |
| 相控阵连接器 | 2 x zpac连接器（带锁存器的自定义zif）。允许连接2个探针，没有分离器。自动探测识别（带Zetec探针）。 |
| UT频道 | 2个通道（脉冲/回声或俯仰/捕获配置 |
脉冲发生器
| 脉冲宽度 | 25 ns到500 ns |
| 脉冲幅度Pa（50Ω） | 35 v到100 v |
| 脉冲幅度UT（50Ω） | 50 v到200 v |
数据采集
| a长度 | 达到16,384分 |
| 最大焦点法数 | 1024. |
| 实时平均 | 1,2,4,8和16 |
| 压缩 | 1,2,4,8和16 |
| 脉冲重复频率 | 高达20 kHz |
| 平行射击 | 2梁 |
| 最大样本数量 | 16384. |
| 测量盖茨 | 4门+ 1同步门 |
| 数据吞吐量 | 高达30 MB / s |
| 最大数据文件 | 20 GB |
| 数字化频率 | 25 MHz，50 MHz或100 MHz |
| 带宽（在-3 dB） | 500 kHz到18 MHz |
| 总结数据幅度分辨率 | 16位 |
| 过滤器 | 模拟/数字带通，高通和低通 |
| 增益设定范围PA | 70 dB（模拟）+ 30 dB（数字） |
| 增益设定范围UT | 70 dB(模拟)+ 24 dB(数字) |
界面
| 数据界面 | 以太网1000 base - t |
| 编码器 | 2轴（正交，时钟方向） |
住房
| 尺寸（H×W×D） | 420x490x90mm（16.5 x 19.3 x 3.5） |
| 重量 | 8.34千克 |
| 进气 | 不 |
通用规范
| 电压 | 120 VAC或240 VAC |
| 频率 | 50 Hz或60 Hz |
| 最大功率 | 75 VA. |
