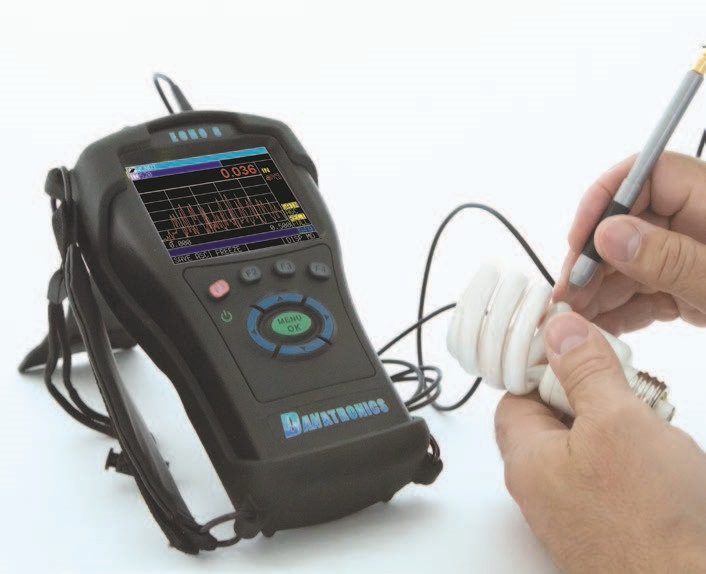

回声7精密超声厚度计

特征：

• 同时Live Color A - 扫描和厚度显示
• 3.5“阳光可读彩色显示屏
• 现场升级软件选项，包括Live Waveform，Datalogger或两者
• 快/分钟和快速/最大显示最小，最大值或两者在25 Hz时的实际厚度显示最小，最大值或两者
• 兼容各种Danatronics单元素换能器
• 多种语言
• Datalogger与Microsoft Excel接口
• 专为IP67设计
• 美国制造

典型应用:

• 卷钢
• 塑料零件（瓶子，玩具，管道，坦克和托盘）
• 铝
• 玻璃
• 玻璃纤维
• 橡胶

楷模：

Echo 7系列有4种型号可供选择，以满足每次预算和应用。

回声7.

手持式数字超声厚度计，3.5“阳光可读彩色显示器厚度仅包括：1级，2级和3级测量，塑料携带盒，2盎司。瓶副卷发剂（C-02G），重新充电锂。离子电池，使用说明书和换能器，高达10 MHz，00 LEMO到Microdot电缆，带USB电缆和数据XL接口程序的充电器适配器

回声7W.

包括Echo 7的所有功能以及Live Color波形（A-Scan）。（无数据记录器）使用Live Waveform，您可以调整范围，增益，空白和整流。

回声7dl.

包括Echo 7 Plus“无限制”读取数据记录器的所有功能，具有导出到Excel，B扫描（2 GB可移动Micro SD卡标准，其他Micro SD卡，最多32GB是可选的）。数据XL接口程序将已保存的读数输出到P.C.（Excel）

回声7dlw.

结合所有的特性,比如手持数码生活色彩的超声波测厚仪波形,“无限”厚度数据通过内部数据记录仪可移动的微型sd卡包括:塑料手提箱(PC-09), 2盎司一瓶耦合剂(C-02G),李Re-chargable离子电池,说明书和换能器10 Mhz。， lemo to microdot电缆，Class 1, Class 2和Class 3测量和b扫描，一个定制橡胶靴内置保释和4点胸部背带，充电器适配器usb电缆和数据XL接口程序，以导出保存的读数到pc . (excel)。ECHO 7DLW还能够同时显示可选氧化垢的厚度和锅炉管壁厚度，并能够根据各自的声速进行校准。

软件选项：

所有Echo系列选项都是通过键盘升级的字段。Danatronics提供独特而方便的方式来升级您的价格。升级直接从您的量表完成，不需要使用计算机。现场升级性的优点是：

• 永远不要担心停机时间
• 没有额外的运费
• 由于货运和义务减少了所有权成本
• 不用担心产品会过时
• 简单快速的表演

ECHO 7系列的现场可升级选项有:

B扫描

在回声7dl和echo-7dlw上标配标准

此选项只能与Datalogger选项结合使用。提供被检查部件的非编码(时基)或横截面(侧视图)。现在可以同时查看a扫描和b扫描。b扫描生成后，操作员可以滚动光标所在的位置。

数据记录仪

标配回波7dl和回声7dlw

ECHO 7数据记录仪在其数据记录仪中可存储数以百万计的读数，可通过可移动sd卡存储线性、2D、3D或锅炉的alpha数字或数千种波形(如果测量仪配备波形选项)。厚度值以及id信息和所有量具设置参数都可以通过免费的Data XL接口程序导出到Microsoft excel中。

Live波形

标准配备ECHO 7W和ECHO 7DLW

实时波形（A-Scan）用于验证读取稳定性。随着现场波形，操作员可以调整增益，范围，整流和2个形式的消隐，以设定忽略不需要的噪声或模式转换回波的量表。

氧化程度

当配有氧化物尺度选项和20MHz延迟线换能器时，回波7和带电波形的8个单元可以测量氧化物尺度（0.015“-0.040”）和管厚度校准其独立声速。

规格：

尺寸：长7.25”x宽4.00”x高2.00”(184mm x 101.6mm x 50.8mm)

重量：1.15磅(。52公斤)，内置锂离子电池，1.0磅(。4.5 kg) with optional Alkaline tray including 3 AA batteries

展示：3.5英寸高分辨率彩色显示器，320 x 240像素(1/4 VGA)，阳光下可读，包括多种颜色选择

背光：发光二极管（LED）背光。包括可变光强度，室内和室外模式

温度（计量操作）：-4至122f（-20至50℃）

包裹：专为IP67评级，定制，防溅，高冲击塑料，带有照明橡胶键盘，用于GO / No-Go测试

换能器连接器类型：LEMO 00（2QTY）

带宽:0.5-30 MHz（-3db）

测量速度:4 Hz或25 Hz。

脉冲剂：150V，方波

范围:厚度范围取决于量具类型，探针选择和材料条件。腐蚀模式的典型范围，.004“-23”（.508 - 584 mm）

校准:CAL零，CAL速度，两点校准或自动校准使用5步测试块执行两点校准

材料速度范围：.0200 IN / USEC-.7362 / U中/美国（0.508-18.699 mm /美国）

电池：标准3.7 V锂离子内充电池(11-27小时…标准模式4Hz。74%亮度:连续工作27小时，25Hz快速模式。，连续测量回波到回波模式:11小时)或可选碱性托盘3节AA电池

数据XL：接口程序发送和接收存储的读数，最新的固件和应用程序设置文件作为从echo到计算机的两种方式通信（Excel）

USB接口:USB 2.0.

存储的设置：校准和设置文件的存储和回收(最多5,000个)

记忆：所有型号的内部内存标准。对于Datalogger型号2GB Micro SD卡标准，可扩展至32GB

获得：初始收益，最终增益和坡度。20-90 dB以.1 dB增量

缩放:自动为Echos中心独立于材料厚度

单位：英语，指标，微秒

温度校正：软件纠正变化的声速作为输入温度的函数

语言:英语，法语，德语，西班牙语，意大利语，俄语，捷克语，芬兰语，中文，日语，匈牙利语

快速最小/最大值：在25Hz处的实际厚度同时显示最小，最大值或两者。

警报：应变计振动并发出哔哔声。显示根据报警情况改变颜色

换能器：单次，延时线，接触，浸没

测量类型:3类:第1类:主回波到第一个后壁回波，第2类:接口回波到第一个后壁回波，第3类:接口回波后的回波到回波。速度模式(测速仪:根据输入的厚度显示声速)

冻结模式:直接访问冻结显示（适用于高温应用）

保持模式：保持显示以保留最后厚度读数

保修单：在正常使用的情况下，量具有2年的保修。可选丹- a -护理加起来最多3年

关闭:可选择自动关闭1-31分钟或从不关闭

差分模式：以用户输入的参考值的绝对或百分比显示与实际厚度测量的差异

解决：.0001“或.001”（.001mm或.01mm）

单位：英寸，毫米和微秒

运输案例：硬塑料具有高密度模塑泡沫，切出了量具和大多数配件

认证：CE认证，RHOS兼容，专为IP67设计

附件安装：回声7包括单元背面的1/4×20标准连接点，以允许多种附件，包括磁管附件和大猩猩豆荚

标准夹杂物：Echo 7系列超声厚度计，DKS-537，换能器高达10 MHz。，LM-06电缆，2OOZ瓶耦合器，操作手册，数据XL接口程序，USB电缆，充电器适配器，运输案例*换能器每个模型。联系Danatronics了解详情

可用的软件选项：具有B扫描，Live波形，精密模式，氧化尺度的数据记录器

硬件选项：蓝牙，碱性电池托盘，橡胶靴，磁管架，脚踏开关
